НАЗНАЧЕНИЕ
Картридж дистанционный (КД) для электрошоковых устройств (ЭШУ), далее «Картридж», предназначен для оказания дистанционного электрошокового воздействия.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры, мм.: 67,5 (± 2) х 51 (± 2) х 22,7 (± 1)
Масса, кг.: 0,06 (± 0,003)
Максимальная дальность транспортировки электрошокового воздействия, м.: 5(±0,2)
Гарантийный срок, лет: 5
Материал иглы зонда: сталь с покрытием (золото)
Стойкость к внешним воздействиям: работоспособен в диапазоне температур от -20 °С до +50 °С и относительной влажности воздуха до 98% при температуре +25 °С
СОСТАВ ИЗДЕЛИЯ (Конструкция)

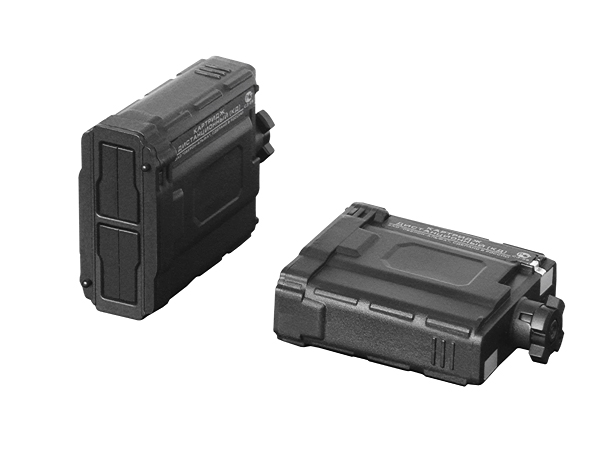

Картридж дистанционный выполнен в ударопрочном корпусе и имеет в своем составе:
байонетный замок (1) - элемент фиксации для установки на контактно-дистанционные электрошоковые устройства ЭШУ, выполненный в виде подпружиненного хвостовика. Конструкция байонетного замка переменной геометрии позволяет комфортно устанавливать картридж на место инициирования как вращательным, так и поступательным движением;
контактные площадки (2), расположенные на тыльной стороне корпуса и входящие в высоковольтный контакт с высоковольтными электродами ЭШУ для инициирования картриджа;
собственная группа рабочих электродов (3), позволяющих оказывать контактное электрошоковое воздействие на объект в случае полного обрыва провода при инициирования картриджа, установленного на ЭШУ;
заглушки (4), закрывающие разгонные каналы и провод, уложенный в индивидуальные пазухи;
линию прицела (5) для осуществления прицеливания (для некоторых моделей ЭШУ);
В разгонных каналах картриджа расположены 2 зонда со смещенным вперед центром тяжести для обеспечения устойчивой фиксации на цели при помощи иглы со специальным зацепом. Зонды находятся в индивидуальных разгонных каналах, имеют пластиковое оперение и поворотную скобу для соединения зонда с проводом. Провод уложен в индивидуальные пазухи.
